안녕하세요.
오늘은 도장(도색)을 하고 나면 내가 원하는 스펙으로 되었는지 품질이 이상이 없는지 검사를 하는 장비와 사용방법에 대하여 설명을 드리도록 하겠습니다.
1. 표면조도 검사장비
1) Testex Press-O-Film Tape
① Gage를 0으로 맞춥니다.
② 표면조도를 측정할 부위에 Replica Tape를 붙입니다.
③ 끝이 둥근 플라스틱 봉으로 Film을 문지럽니다.
④ Replica Tape를 떼내어 Gage로 표면조도를 읽습니다.
⑤ 읽은 수치에서 Film의 두께 50㎛를 뺀 수치가 표면조도입니다.
2) Dial Surface Profile Gage
① Gage를 0 Point로 맞춥니다.
② 측정하고자 하는 부위에 Gage를 눌러 바늘 눈금을 읽습니다.
3) Keane-Tator Comparator
Sand, Shot, Grit로 표면조도를 형성하여 만든 표준시편을 측정하고자 하는 표면 위에 놓고 라이트가 달린 확대경으로비교하는 방법입니다.
2. 도막두께 검사장치
SSPC-PA2(Measurement of Dry Paint Thickness with Maganetic Gages)에 따른 도막두께 측정방법은 다음과 같습니다.
1) 두막두께 측정 기준 : 면적 9.3㎡
2) 기준 SPOT 측정 방법
① 도막두께를 측정할 부위에 Random하게 5곳을 선정합니다.
② 선정된 측정장소 1곳 당 3회 측정하여 1곳의 평균을 구합니다.
③ 같은 방식으로 나머지 4곳도 동일하게 측정합니다.
④ 측정한 면적 9.3㎡에 대한 5곳의 평균을 구합니다.
3) 판정기준
① 각각의 측정장소(Spot)의 평균치는 규정된 건조도막두께의 80%이상
② 5곳의 평균치는 규정된 건조도막두께와 같거나 높아야 합니다.
③ 5곳의 평균치는 최대 120%를 초과해서는 안됩니다.
4) 측정될 면적에 따른 측정횟수
① 9.3㎡이하 : Random하게 5 Spot 측정
② 27.9㎡이하 : 9.3㎡마다 5 Sport 측정 x 3회
③ 27.9㎡~93㎡ : 측정할 부위에 Random하게 9.3㎡을 정하여 5 Sport 측정 x 3회 / 즉, 93㎡을 10등분하여 Random하게 3곳(9.3㎡)을 선정하여 측정
④ 93㎡ 초과 : 처음 93㎡는 27.9㎡~93㎡의 측정방법과 동일하게 측정하고 추가되는 93㎡마다 Random하게 9.3㎡에
5 Spot을 측정

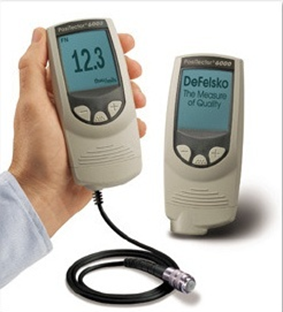

5) 건조도막 두께 측정 기기
건조도막 두께 측정 기기는 공인기관에서 교정된 측정 장비를 사용해야 하고, 매번 측정 전 시편에 영점 조정 후 측정해야 합니다.
3. 부착력 Test
Tape Test : ASTM D3359 (Measuring Adhesion by Tape Test)
1) X-Cut Tape Test : 도막두께가 125㎛ 초과
① Test 방법
-. 칼을 사용하여 직선으로 30~45의 각도로 X-Cut
-. X-Cut의 길이 : 40mm
-. 폭 25mm Tape(부착력 시험용, 3M)를 X-Cut된 위치에 길이 75mm로 부착시켜 고무로 문질러 단단히 부착시킵니다.
-. Tape의 끝을 잡고 가능한 180˚에 가깝도록 뒤로 신속하게 당깁니다.
② 판정
-. 5A : 벗겨짐이나 떨어짐이 없음
-. 4A : X-Cut면 또는 교차점을 따라 벗겨짐이나 떨어짐의 흔적 존재
-. 3A : 양쪽 1.6mm까지 X-Cut된 면을 따라 톱니모양으로 떨어짐
-. 2A : 양쪽 3.2mm까지 X-Cut된 면을 따라 톱니모양으로 떨어짐
-. 1A : Tape 아래의 X-Cut 부위 대부분이 떨어짐
-. 0A : X-Cut 부위를 초과한 도막이 떨어짐
2) Cross Cut Tape Test : 도막두꼐가 125㎛ 이하
① Test 방법
-. 칼날의 끝이 15˚ 또는 30˚의 각도를 가질 것
-. 도막두께가 50㎛ 미만 : 1mm간격으로 가로와 세로길이가 20mm
-. 도막두께가 50㎛ ~ 125㎛ : 2mm간격으로 가로와 세로의 길이가 20mm
-. 길이 75mm로 Tape을 부착시켜 고무로 문질러 단단히 부착시킵니다.
-. Tape 끝을 잡고 가능한 180˚에 가깝도록 뒤로 신속하게 당깁니다.
② 판정
-. 5B : 격자 및 절개된 선에 아무런 이상이 없음
-. 4B : 작은 도막편이 격자 또는선에서 5% 이하로 떨어짐
-. 3B : 작은 도막편이 격자 또는 모서리에서 5~15% 떨어짐
-. 2B : 도막편이 격자나 모서리에서 15~35% 떨어짐
-. 1B : 큰 띠나 사각 전체가 35~65% 떨어짐
-. 0B : 1B보다 더 나쁜 상태
현업에 많은 도움이 되셨으면 좋겠습니다.
이상입니다.
