밸브 Shell 및 Seat Leakage Test (밸브 Shell, 시트 리크 테스트)

안녕하세요

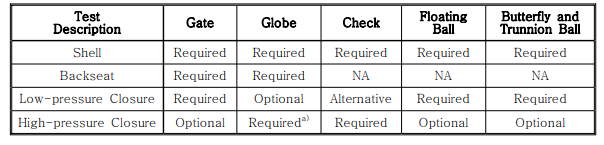

오늘은 밸브 몸통(Shell) 및 Seat 리크 테스트에

대한 설명을 드릴려고 합니다.

모든 테스트 및 시험은 임의로

지정하는 것이 아니라

규격에 따라 진행을 합니다.



1.  테스트 시간(최소)

테스트 시간은 API 598에 따릅니다.

밸브 TEST 시간 (단위 : 초)



2. 테스트 유체

테스트 유체는 Low-pressure Closure을 제외하고는

물(Water)로 합니다.



1) Class 150~600 : 전 호칭 (All Size)

Class 900, 1500 : 호칭 4'' 이하

2) Class 900, 1500 : 호칭 5'' 이상

Class 2500 이상 : 전 호칭(All size)

① MOV에 사용된 설계 차압의 110%로 하여야 합니다.

② Low-Pressure Closure는 시험압력 80psi 이상으로 공기나 가스로 진행합니다.



3. Class별 Test 압력

ANSI B16.34에 따릅니다.

단위 : PSIG



4. 누설 허용량 (최대)

5. 밸브 시트 리크 등급



밸브 시트 리크 등급은

예전에 포스팅 하였던

아래 링크를 참조하시면 됩니다.

↓↓↓↓↓↓↓↓↓

밸브 리크 등급 정리

이상입니다.

현업에 많은 도움이 되시길 바랍니다.

감사합니다.
