오늘은 주조법에 대해 알려드릴께요.
물품을 대량 생산하기 위해서는 주조를 할 수 밖에 없으며 이러한 주조법에도 다양한 방법이 있습니다.
1. 셀 주조법 (Shell Moulding) = 크로닝법 / C-프로세스
1) 규사(Si02)와 합성수지를 배합한 레진 모래(수지모래)를 가열된 모형에 융착시켜 만든 셀(Shell)형태의 주형을 이용하여 주조하는 방법
2) 셀 주조법 특징
① 숙련공이 필요없으며 완전기계화 가능
② 주형에 수분이 없음 → 주물 표면에 작은 기공 발생 제거
③ 주형이 얇음 → 통기불량에 의한 주물 결함 제거
④ 셀만 별도 제작 및 보관 → 일시에 많은 주조 가능
3) 셀 주형 제작 방법
① 금형을 250℃까지 가열
② 금형 표면에 이형제(박리제) 규소수지 분사
③ 금형을 레진사가 들어있는 덤프 상자에 거꾸로 올려놓습니다.
④ 금형과 덤프상자로 이루어진 전체용기를 뒤집습니다.
⑤ 가열된 금형위에서 레진사가 융착됩니다.
⑥ 금형 / 레진사 용기를 원래대로 뒤집습니다.
⑦ 금형위에 융착된 경화 레진사와 금형을 다시 가열실에 350℃까지 가열하여 가열경화 시킵니다.
⑧ 가열 경화된 레진사 셀(Shell)을 금형에서 분리합니다.(셀 주형 완성)
⑨ 셀 주형과 상자사이에 충진제를 넣어 주형틀을 완성합니다.
2. 인베스트먼트 주조법(Investment Casting)
1) 제작하고자 하는 주물제품과 동일한 모형을 왁스 혹은 파라핀 등으로 먼저 제작한 다음 주형재 속에 넣고 가열하여 주형재를 경화를 시키면서 동시에 왁스 등을 녹여 주형 형상을 완성하여 주조하는 방법입니다. → 로스트 왁스법(Lost Wax)
2) 인베스트먼트 주조법의 특징
① 주물제품의 치수의 정도와 표면의 평활도가 매우 높습니다.
② 모형제작을 위해 별도의 금형이 필요하므로 제작비가 상승합니다.

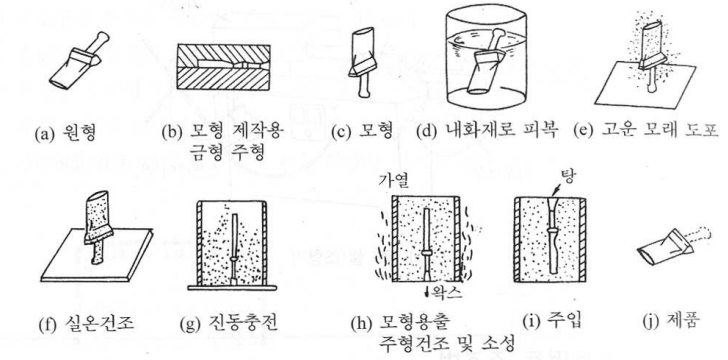

3) 인베스트먼트 주형 제작 방법
① 원형제작 (소재 : 목재, 합성수지 , 금속 등)
② 왁스제작용 금형 제작(주조 혹은 단조)
③ 왁스제작용 금형에 왁스 및 합성수지를 넣고 가압 및 응고
④ 왁스 모형 표면을 내화재로 피복
⑤ 왁스 모형에 고운 모래 도포 및 실온에서 건조
⑥ 주형상자에 왁스 모형을 넣고 충전제로 진동 충전
⑦ 주형상자 가열하여 왁스 모형 용출 및 주형 건조 / 경화
3. CO2 가스 주조법
1) 주형재인 주물사에 물유리(특수 규산 소다)를 5~6% 첨가한 주형에 CO2 가스를 통과시켜 단시간에 건조 주형을 만들어서 주조하는 방법
2) CO2 가스 주조법 특징
① 주물사를 순식간에 경화시켜 주형을 만들 수 있으므로 생산기간 단축
② 주조 후 주형의 해체가 어려움 / 주물사의 재 사용 불가
